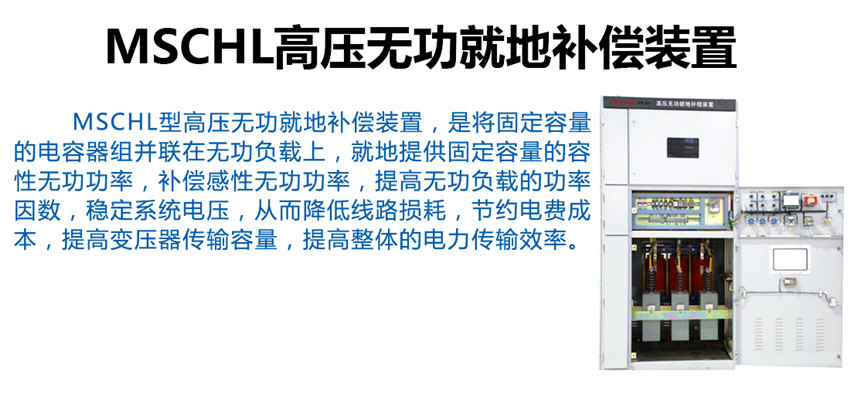

MSCHL型高壓無功就地補償裝置，是將固定容量的電容器組并聯在無功負載上，就地提供固定容量的容性無功功率，補償感性無功功率，提高無功負載的功率因數，穩定系統電壓，從而降低線路損耗，節約電費成本，提高變壓器傳輸容量，提高整體的電力傳輸效率。

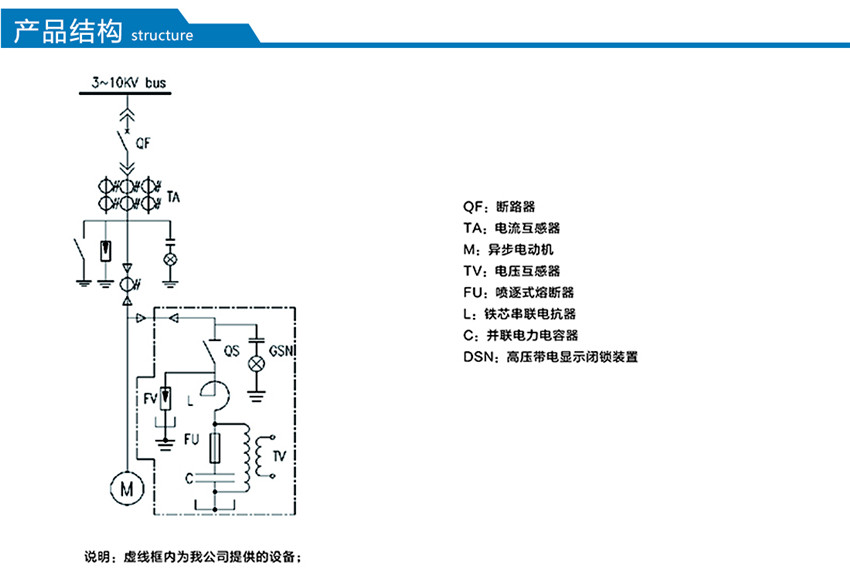

裝置由并聯電容器、串聯電抗器、電壓互感器、控制和保護裝置等組成。
特色：
每套裝置都要進行諧振校驗，選擇容量時盡量避開諧振放大區，或選擇適當的電抗率，以避開諧振條件，確保裝置在各種工況下都能安全運行；
除采用噴逐式熔斷器作為單臺電容器的過流保護外，還設有零序電壓保護，完善的保護系統，可使裝置長期穩定運行
| 裝置型號 | 額定容量（kvar） | 額定電流 A | 電容容量（kvar） 及數量 | 柜體數量 | 柜體總尺寸 Wx Dx H(mm) |
| MSCHL(10)-50 | 50 | 4.4(2.6) | 50x1 | 1 | 1000x1500x2400 |
| MSCHL(10)-75 | 75 | 6.6(3.9) | 25x3 | 1 | 1000x1500x2400 |
| MSCHL(10)-100 | 100 | 8.7(5.2) | 33.4x3 | 1 | 1000x1500x2400 |
| MSCHL(10)-150 | 150 | 13.1(7.9) | 50x3 | 1 | 1000x1500x2400 |
| MSCHL(10)-200 | 200 | 17.5(10.5) | 66.7x3 | 1 | 1000x1500x2400 |
| MSCHA6(10)-250 | 250 | 21.9(13.1) | 83.4x3 | 1 | 1000x1500x2400 |
| MSCHA6(10)-350 | 350 | 30.6(18.4) | 116.7x3 | 1 | 1000x1500x2400 |
| MSCHA6(10)-400 | 400 | 35(21) | 133.4x3 | 1 | 1000x1500x2400 |
| MSCHL(10)-500 | 500 | 43.7(26.3) | 166.7x3 | 1 | 1000x1500x2400 |
| MSCHA6(10)-600 | 600 | 52.5(31.5) | 200x3 | 1 | 1200x1500x2400 |
| MSCHL(10)-800 | 800 | 70(42) | 266.7x3 | 1 | 1200x1500x2400 |
| MSCHL(10)-1000 | 1000 | 87.5(52.5) | 334x3 | 1 | 1200x1500x2400 |
| MSCHL{10)-1200 | 1200 | 105(63) | 400x3 | 1 | 1500x1500x2600 |
| MSCHL10-1500 | 1500 | 131.2(78.8) | 500x3 | 1 | 1500x1500x2600 |
